5相ステッピングモータードライバー

DC24V MC-5M

MC-5M

海外安全規格対応(UL規格認定)CE対応

  • ●駆動電流1.4A/相 Max.の小型ドライバーです。
  • ●DC24~36Vの単一電源です。
  • ●フォトカプラー入力回路を採用しています。
  • ●モーターの発熱を抑える自動カレントダウンの機能を内蔵しています。
  • ●軽量小型で機器組込みに最適です。
  • ●取付バリエーションも選択できる様、2種類のベース板をご用意しております。
カタログPDF
取扱説明書
外形図CAD
お問い合わせ
仕様

品名

5相ステッピングモーター駆動装置
型名 MC-5M
駆動方式 フル/ハーフステップ駆動
入力電源 DC20~40V  3A Max.
駆動電流 0.5A~1.4A/相
最大応答周波数 70 kpps
入力信号 フォトカプラー入力  [1]:4~8V ,[0]:-8~0.5V
内部抵抗  CW,CCW,H.O:390Ω
機能 パルス入力方式切換,フル/ハーフステップ切換,自動カレントダウン
使用周囲温度 0~40℃
使用周囲湿度 0~85%
質量 90g
外形寸法

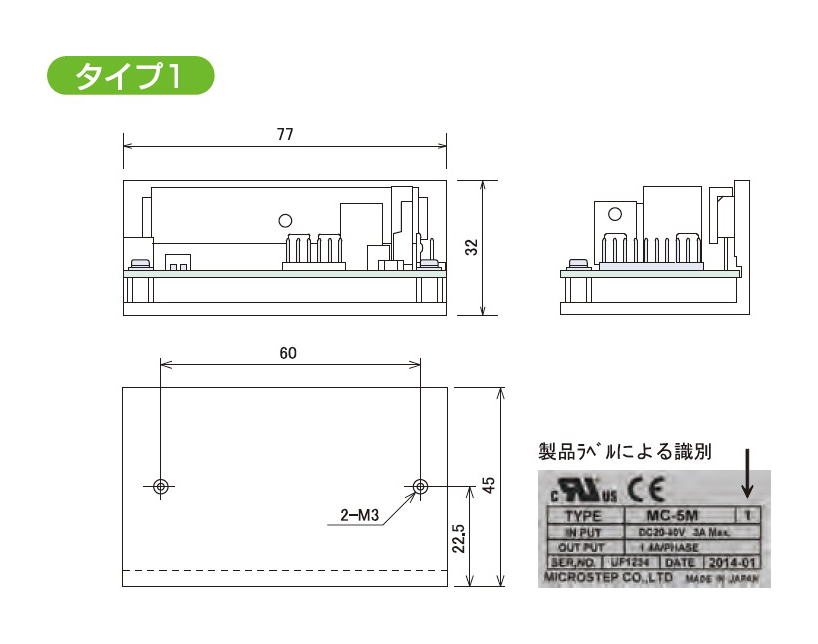

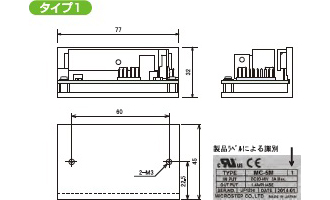

MC-5M/外形寸法/タイプ1

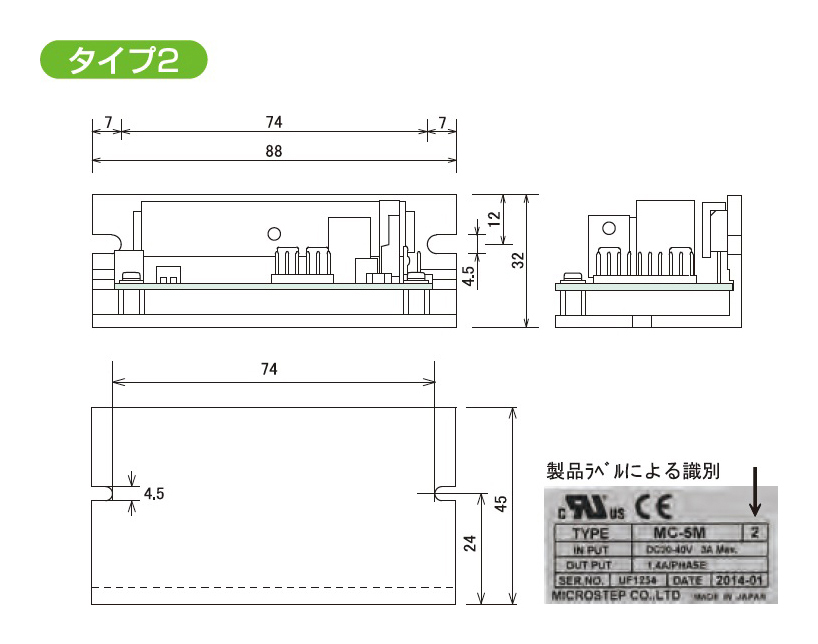

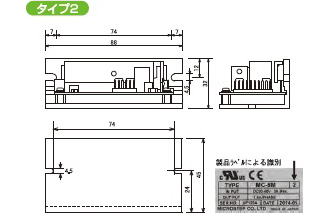

MC-5M/外形寸法/タイプ2
コネクタ
電源、モーター 60-8263-3108-15000 キョウセラ エルコ製
信号 60-8263-3068-15000
コネクタピン 60-8263-0513-00808
モーター選定
