5相ステッピングモータードライバー

DC24V MC-S0514-L

お問い合わせ
スイッチ設定補足
外形図CAD
取扱説明書
MC-S0514-L

Sシリーズ

  • ●より低価格、より小型のマイクロステップ駆動のドライバーです。
  • ●0.35A/相、0.75A/相、1.4A/相 対応ドライバーです。
  • ●フル、ハーフステップ駆動時も驚異的な低振動です。
  • ●フォトカプラー入力回路を採用しています。
  • ●自動カレントダウン機能を内蔵しています。
  • ●小型、軽量で振動を嫌う装置の機器組込みに最適です。
MC-S0514-L/製品カタログ(英語版)
MC-S0514-L/製品カタログ(日本語版)
仕様

品名

5相ステッピングモーター駆動装置
型名 MC-S0514-L
駆動方式 マイクロステップ駆動
入力電源 DC24V ±5%  3A Max.
駆動電流 0.35A/相, 0.75A/相, 1.4A/相 切換
マイクロステップ
分割数
2シリーズ:1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250
3シリーズ:1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240
最大応答周波数 500 kpps
入力信号 フォトカプラー入力  [1]:3~5V ,[0]:-3~0.5V
内部抵抗  CW,CCW:220Ω  H.O:220Ω
機能 パルス入力方式切換,自動カレントダウン,マイクロステップ角切換
使用周囲温度 0~40℃
使用周囲湿度 0~85%
質量 81g(タイプ2)
外形寸法

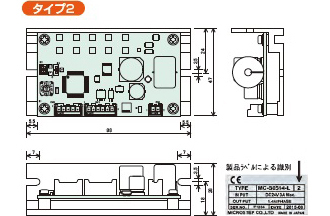

MC-S0514-L/外形寸法/タイプ2
コネクタ
電源 XAP-02V-1
モーター XAP-05V-1
信号 XAP-06V-1
コネクタピン BXA-001T-P0.6
