5相ステッピングモータードライバー

AC100V〜AC200V MC-S7514PCL

お問い合わせ
外形図CAD
取扱説明書
MC-S7514PCL

海外安全規格対応(UL規格認定)

CE対応 SEMI-F47対応

  • ●AC100V~230V入力の5相ステッピングモータードライバーで。
  • ●最大250分割(1回転125,000パルス)のマイクロステップが可能。
  • ●72分割で1パルス/0.01度が可能です。(MC-S7514PCL-3)
  • ●フル、ハーフステップ駆動時も驚異的な低振動です。(MC-S7514PCL-3は除く)
  • ●0.35A/相~1.4A/相までの幅広いモーターに適用。
  • ●結線の省力化に貢献するコネクタタイプを採用。

■この製品は型番末尾に 3が付き、3シリーズ( 1,2,3,6,12,18,24,32,36,48,60,72,120,160,180,240)分割のマイクロステップ駆動製品があります。3シリーズは、UL・CE非対応になります。

MC-S7514PCL/製品カタログ(英語版)
MC-S7514PCL/製品カタログ(日本語版)
仕様

品名

5相ステッピングモーター駆動装置
型名 MC-S7514PCL,MC-S7514PCL-3
駆動方式 マイクロステップ駆動
入力電源 AC100~230V ±10V 50/60Hz 3.5A Max.
駆動電流 0.35A~1.4aA/相
分割数

MC-S7514PCL 1,2,4,5,8,10,16,20,25,40,50,80,100,125,200,250

MC-S7514PCL-3 1,2,3,6,12,18,24,32,36,48,60,72,120,160,180,240

最大応答周波数 500 kpps
入力信号 フォトカプラー入力  [1]:3~5V ,[0]:-3~0.5V
内部抵抗  CW,CCW, C.D,H.O,D.S:220Ω
出力信号 Z.P フォトカプラー,オープンコレクター出力  使用条件 DC30V以下,50mA以下
機能 パルス入力方式切換,自動カレントダウン,マイクロステップ角切換,駆動電圧切換,自己診断機能
絶縁抵抗 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上
絶縁耐圧 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事
使用周囲温度 0~40℃
使用周囲湿度 0~85%
質量 750g

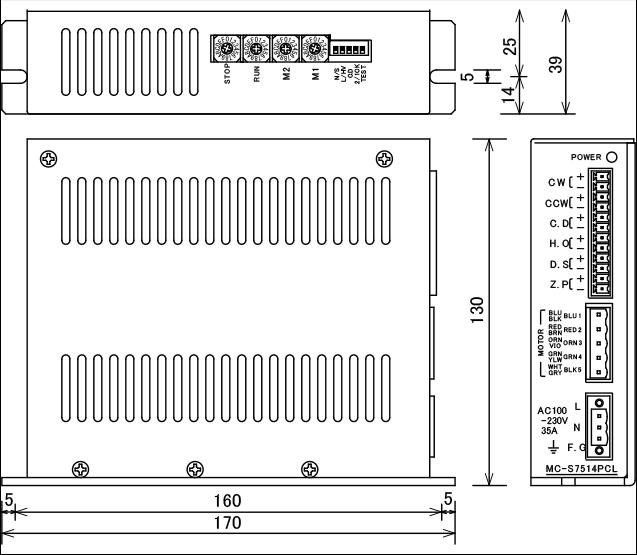

外形寸法
MC-S7514PCL/外形寸法
モーター選定
