5相ステッピングモータードライバー

DC24V MC-S0528

お問い合わせ
外形図CAD
取扱説明書
MC-S0528

Sシリーズ

  • ●駆動電流2.8A/相 マイクロステップ駆動の小型ドライバーです。
  • ●最大250分割(1回転125,000パルス)のマイクロステップが可能。
  • ●72分割で1パルス/0.01度が可能です。
  • ●フル、ハーフステップ駆動時も驚異的な低振動です。
  • ●フォトカプラー入力回路を採用しています。
  • ●自己テスト機能回路、自動カレントダウン回路等の機能を内蔵した高機能の製品です。
  • ●マイクロステップの分割設定、駆動電流設定等はワンタッチです。
  • ●軽量小型で振動を嫌う装置の機器組込みに最適です。
MC-S0528/製品カタログ(英語版)
MC-S0528/製品カタログ(日本語版)
仕様

品名

5相ステッピングモーター駆動装置
型名 MC-S0528
駆動方式 マイクロステップ駆動
入力電源 DC24V ±5%  7A Max.
駆動電流 0.75〜2.8A/相
マイクロステップ
分割数
2シリーズ:1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250
3シリーズ:1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240
最大応答周波数 500 kpps
入力信号 フォトカプラー入力  [1]:3~5V ,[0]:-3~0.5V
内部抵抗  CW,CCW:220Ω  H.O:220Ω
出力信号 Z.P フォトカプラー, オープンコレクター出力 使用条件 DC30V以下,50mA以下
機能 パルス入力方式切換,自動カレントダウン,マイクロステップ角切換
使用周囲温度 0~40℃
使用周囲湿度 0~85%
質量 148g

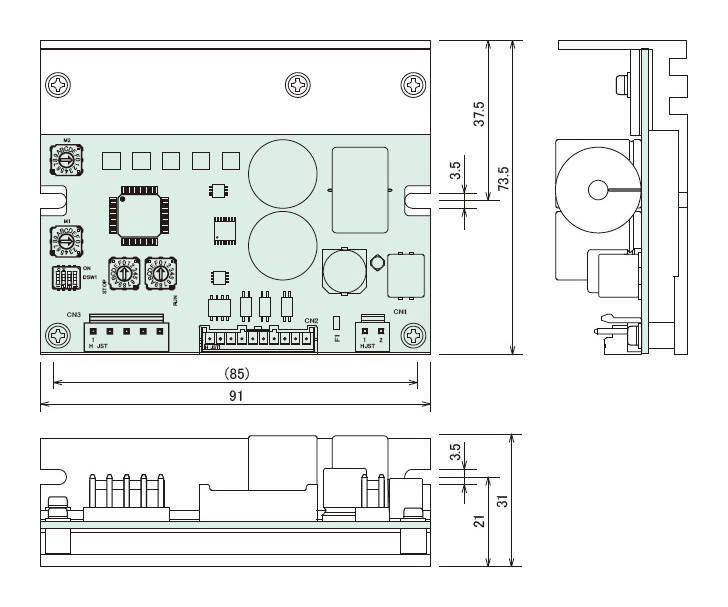

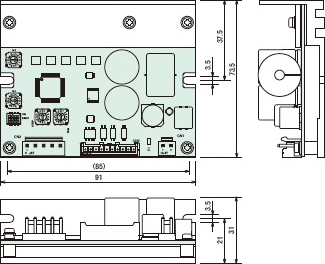

外形寸法
MC-S0528/外形寸法
コネクタ
電源 VHR-2N JST製
モーター VHR-5N
信号 XAP-10V-1
電源、モーター
コネクタピン
BVH-21T-P1.1
信号コネクタピン BXA-001T-P0.6
